カリング用オクツリー、階層的カリングを行う More...

#include <GxOtFrustumCulling.h>

Inheritance diagram for GxOtFrustumCulling:

[legend]

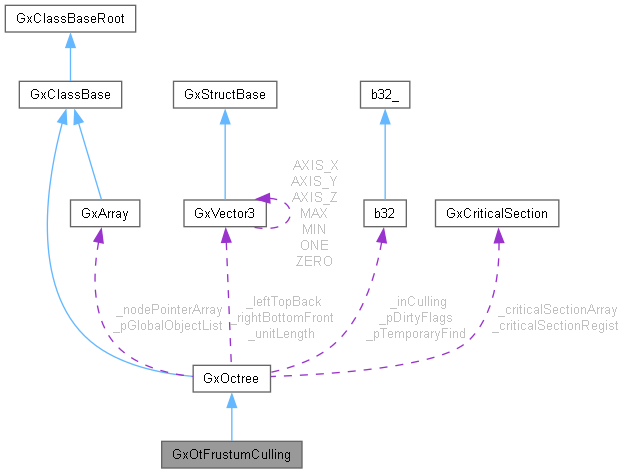

Collaboration diagram for GxOtFrustumCulling:

[legend]

Classes
struct	GxCullingMeshParam
	ジョブを投げる際に使うスレッド関数用のパラメータ More...

class	GxCullingOctant
	カリング用オクツリーのオクタント More...

struct	GxHQeryParam
	階層クエリの為のパラメータ More...

Public Types
定義
enum	OCTANT { OCTANT_INSIDE = 2 , OCTANT_CROSS = 4 , OCTANT_OUTSIDE = 8 , OCTANT_FORCED = 16 , OCTANT_IGNORE = 32 , OCTANT_INIT = 64 }
	オクタントステータス More...

Public Member Functions
初期化
	GxOtFrustumCulling (void)
	デフォルトコンストラクタ

	GxOtFrustumCulling (GxAllocatorList::ALLOCATOR_TYPE allocateType)
	コンストラクタ

	~GxOtFrustumCulling (void) override
	デストラクタ

アクセサ
constexpr GxArray *	getGlobalMeshList (void) const
	グローバルなメッシュリストを取得

constexpr GxArray *	getGlobalInstanceList (void) const
	グローバルなインスタンスリストを取得

GX_FORCE_INLINE b32	isJudgePartsFlagState (void) const
	パーツフラグがOFFのメッシュならツリーに追加しないかどうかを判定

GX_FORCE_INLINE void	setJudgePartsFlagState (const b32 &value)
	パーツフラグがOFFのメッシュならツリーに追加しないかどうかを設定

GX_FORCE_INLINE b32	isEmpty (void) const override

Public Member Functions inherited from GxOctree
	GxOctree (void)
	デフォルトコンストラクタ

	GxOctree (GxAllocatorList::ALLOCATOR_TYPE allocateType)
	コンストラクタ

	~GxOctree (void) override
	デストラクタ

b32	findObject (GxClassBaseRoot *pObject) const
	オブジェクトを検索

b32	addObject (GxClassBaseRoot *pObject, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーに追加

b32	eraseObject (GxClassBaseRoot *pObject, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーから削除

void	eraseAllObject (void)
	全てのオブジェクトを削除

void	initialize (u32 level, GxVector3 &min, GxVector3 &max, u32 levelNonShared=0, u32 numCsecShared=10)

virtual void	beginBuildTree (void)
	ツリーの構築

virtual void	finishBuildTree (void)
	ツリーの破棄

b32	updateTreeSize (GxVector3 &min, GxVector3 &max)
	ツリーのサイズを更新

GX_FORCE_INLINE void	startCulling (void)
	カリング開始

GX_FORCE_INLINE void	endCulling (void)
	カリング終了

u32	getPointMortonCode (const f32 &x, const f32 &y, const f32 &z) const
	指定ポイントのモートン順序のコードを取得

u32	getBBMortonCode (const GxVector3 &min, const GxVector3 &max) const
	二つの空間座標からBBが含まれる、最上位空間のモートンコードを取得

u32	getMortonCode (const u32 &x, const u32 &y, const u32 &z) const
	モートン順序のコードを取得

GX_FORCE_INLINE b32	isRegisting (void) const

GX_FORCE_INLINE GxArray &	getNodeArray (void)
	ノード配列を取得

GX_FORCE_INLINE const GxArray &	getNodeArray (void) const
	ノード配列を取得

GX_FORCE_INLINE GxVector3 &	getUnitLength (void)

GX_FORCE_INLINE const GxVector3 &	getUnitLength (void) const

GX_FORCE_INLINE GxVector3 &	getMin (void)

GX_FORCE_INLINE const GxVector3 &	getMin (void) const

GX_FORCE_INLINE GxVector3 &	getMax (void)

GX_FORCE_INLINE const GxVector3 &	getMax (void) const

constexpr u32	getTreeLevel (void) const

constexpr u32	getNodeCount (void) const

GX_FORCE_INLINE const u32	getLeafNodeCount (u32 leaf) const

GX_FORCE_INLINE const u32	getUnitNodeCount (const u32 &level) const

constexpr GxArray *	getGlobalObjectList (void) const

Public Member Functions inherited from GxClassBase
constexpr	GxClassBase (void)
	コンストラクタ

constexpr	GxClassBase (const GxClassBase &base)
	コピーコンストラクタ

	~GxClassBase (void) override
	デストラクタ

Public Member Functions inherited from GxClassBaseRoot
constexpr	GxClassBaseRoot (void)
	コンストラクタ

constexpr	GxClassBaseRoot (const GxClassBaseRoot &)
	コピーコンストラクタ

virtual	~GxClassBaseRoot (void)
	デストラクタ

constexpr GxClassBaseRoot &	operator= (const GxClassBaseRoot &)
	代入演算子

virtual GxRtti &	getRtti (void) const =0
	Rttiの取得

virtual GX_FORCE_INLINE const GxTypedObject *	getDefaultObject (void)
	デフォルトオブジェクトを取得

GX_FORCE_INLINE b32	isDefaultObject (void)
	デフォルトオブジェクト判定

操作
void	eraseTree (void) override
	ツリーの削除

void	resetCullingFlags (void)
	全てのオブジェクトのカリングフラグをリセット

GxCullingMeshGroupAlias *	findMesh (const GxResModel::GxMesh *pMesh) const
	メッシュが既に登録済みか検索

b32	windowQueryForBB (GxArray &arvSpaces, const GxVector3 &min, const GxVector3 &max) override
	ウインドウクエリを行う(階層カリング用)

b32	addMesh (const GxResModel::GxMesh pMesh, const GxUnitModelBase pUnit, u32 beginIndex, u32 endIndex, u8 ***pppCullingFlag, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーに追加

b32	eraseMesh (const GxResModel::GxMesh *pMesh, u32 beginIndex, u32 endIndex, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーから削除

void	eraseAllMeshes (void)
	全てのオブジェクトを取り除く

GxCullingInstanceAlias *	findInstance (const GxMatrixAffine *pMatrix, u32 index)
	インスタンスが既に登録済みか検索

b32	addInstance (const GxMatrixAffine pMatrix, const GxUnitModelBase pUnit, u32 beginIndex, u32 endIndex, u8 ***pppCullingFlag, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーに追加

b32	eraseInstance (GxMatrixAffine *pMatrix, u32 beginIndex, u32 endIndex, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーから削除

void	eraseAllInstances (void)
	全てのオブジェクトを削除

void	hierarchicalQueryForFrustum (GxArray &arvSpaces, b32 **ppState, const GxShapeFrustum &frustum)
	フラスタムを使って、階層的にクエリを行う

void	hierarchicalQueryForFrustum (const GxShapeFrustum &frustum)
	フラスタムを使って階層的にクエリを行う

void	assembleHitNodeArray (GxArray &arvSpaces, b32 **ppState)
	階層カリングで交差判定が出たノードを取得

void	cullingMeshGroup (void *pArgument)
	グループ単位でカリング処理（又はフラグ更新処理）

void	cullingInstanceGroup (void *pArgument)
	グループ単位でカリング処理（又はフラグ更新処理）

void	cullingUnitGroup (void *pArgument)
	グループ単位でカリング処理（又はフラグ更新処理）

GxOctree::GxNode *	allocateNode (void) override
	GxNodeのメモリ確保

void	hierarchicalQueryForFrustumCB (void *pArgument)
	フラスタムを使って階層的にクエリを行う

Additional Inherited Members
Static Public Member Functions inherited from GxClassBaseRoot
static GX_FORCE_INLINE GxRtti &	__getStaticRtti (void)
	Rttiの取得

Protected Member Functions inherited from GxOctree
constexpr u32	part1By2 (u32 value) const
	3ビットトビに分割

void	queryHighLevel (s32 &levelCount, u32 &arExorN, const GxVector3 &min, const GxVector3 &max) const
	与えれれた座標でAABB、直線などが作られる場合にのオブジェクトが含まれれる最上位空間を取得

void	queryLowerLevelSpaces (const GxVector3 &leftTopBack, const u32 &initialAABB, const u32 &aunParentLevelN, const u32 &aunParentSpace, b32 *pDirtyFlags)
	下層の空間情報を取得

GX_FORCE_INLINE const u32	getElementIndex (const u32 &level, const u32 &localIndex) const

Protected Attributes inherited from GxOctree
u32	_level

u32 *	_pStartIndex

u32 *	_pUnitCount

GxVector3	_leftTopBack

GxVector3	_rightBottomFront

GxVector3	_unitLength

GxArray	_nodePointerArray

b32 *	_pTemporaryFind

b32 *	_pDirtyFlags [GxThread::THREAD_MAX]

GxArray *	_pGlobalObjectList
	インスタンスグローバルリスト

GxCriticalSection	_criticalSectionArray

GxCriticalSection	_criticalSectionRegist

b32	_inCulling

GxAllocatorList::ALLOCATOR_TYPE	_allocatorType
	アロケータ種別

Detailed Description

カリング用オクツリー、階層的カリングを行う

Member Enumeration Documentation

◆ OCTANT

enum GxOtFrustumCulling::OCTANT

オクタントステータス

Enumerator
OCTANT_INSIDE	フラスタムの内側
OCTANT_CROSS	フラスタムの境界をまたいでいる
OCTANT_OUTSIDE	フラスタムの外
OCTANT_FORCED	強制カリングされた
OCTANT_IGNORE	無視
OCTANT_INIT	初期値

Member Function Documentation

◆ addInstance()

b32 GxOtFrustumCulling::addInstance	(	const GxMatrixAffine *	pObject,
		const GxUnitModelBase *	pWorldMatrix,
		u32	beginIndex,
		u32	endIndex,
		u8 ***	pppCullingFlag,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーに追加

Parameters

pObject	[in] 登録するオブジェクト
pWorldMatrix	[in] ワールドマトリクス
beginIndex	[in] 開始インデックス
endIndex	[in] 終了インデックス
pppCullingFlag	[in] カリングフラグ
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 追加したらtrue

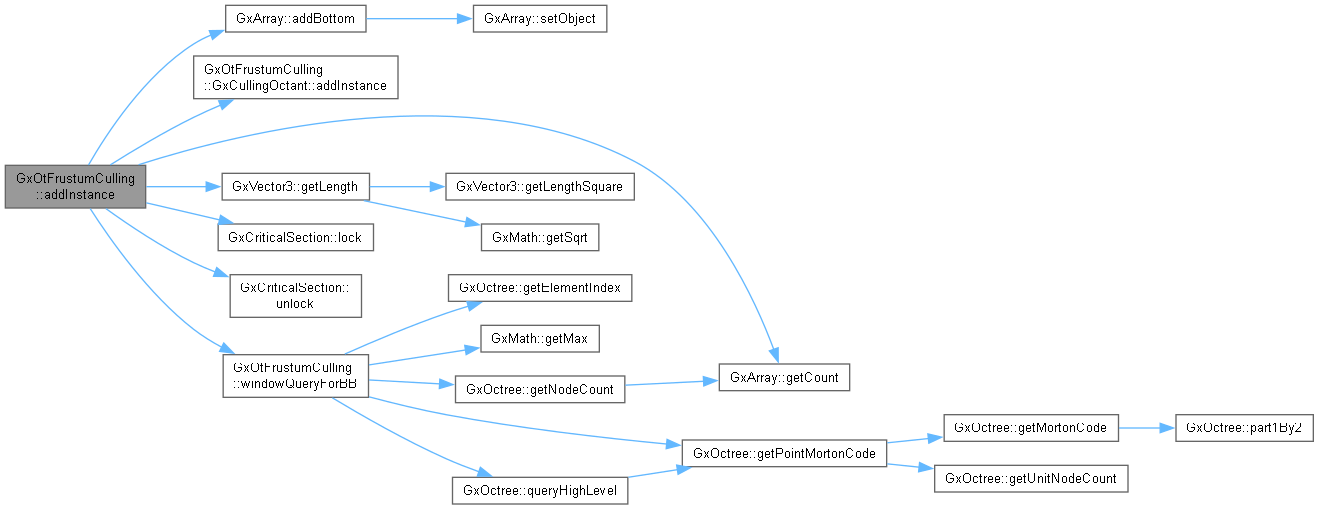

Here is the call graph for this function:

◆ addMesh()

b32 GxOtFrustumCulling::addMesh	(	const GxResModel::GxMesh *	pObject,
		const GxUnitModelBase *	pModel,
		u32	beginIndex,
		u32	endIndex,
		u8 ***	pppCullingFlag,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーに追加

Parameters

pObject	[in] オブジェクト
pModel	[in] モデル
beginIndex	[in] 開始インデックス
endIndex	[in] 終了インデックス
pppCullingFlag	[in] カリングフラグ
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 追加したらtrue

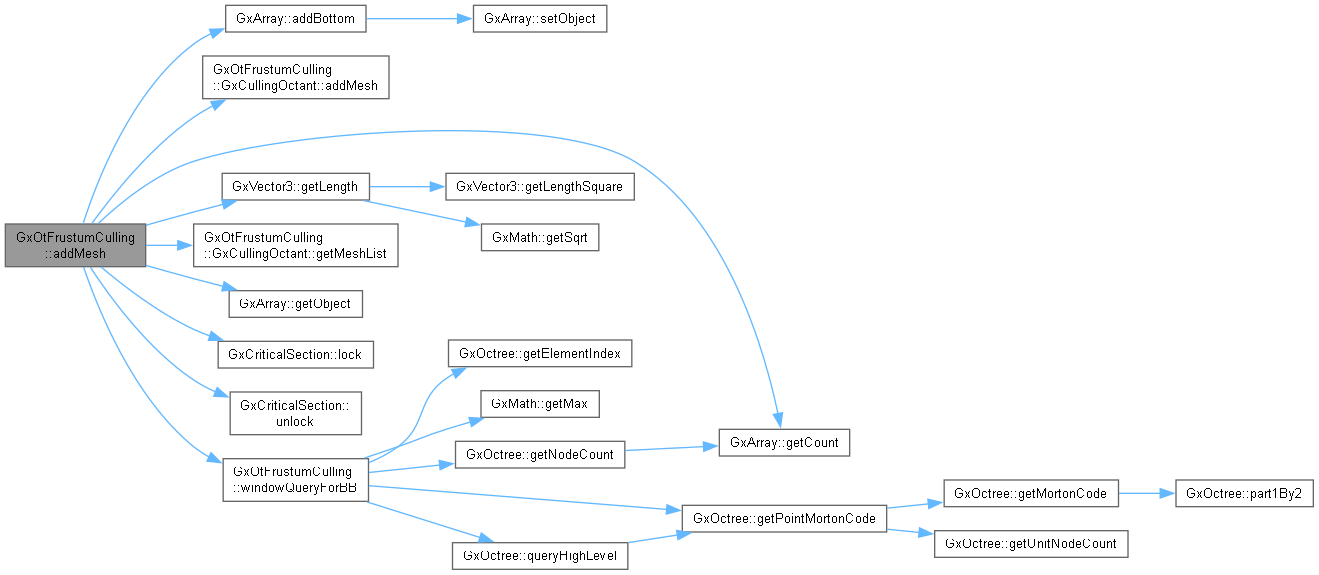

Here is the call graph for this function:

◆ allocateNode()

GxOctree::GxNode * GxOtFrustumCulling::allocateNode ( void )

overrideprotectedvirtual

GxNodeのメモリ確保

Returns: 確保ノード

Reimplemented from GxOctree.

◆ assembleHitNodeArray()

void GxOtFrustumCulling::assembleHitNodeArray	(	GxArray &	spaces,
		b32 **	ppState )

階層カリングで交差判定が出たノードを取得

Parameters

spaces	[in] バウンディングボックスに含まれる全てのノード
ppState	[in] ステータス

Here is the caller graph for this function:

◆ cullingInstanceGroup()

void GxOtFrustumCulling::cullingInstanceGroup ( void * pArgument )

グループ単位でカリング処理（又はフラグ更新処理）

Parameters

pArgument [in] GxCullingInstanceParam型情報

◆ cullingMeshGroup()

void GxOtFrustumCulling::cullingMeshGroup ( void * pArgument )

グループ単位でカリング処理（又はフラグ更新処理）

Parameters

pArgument [in] GxCullingMeshParam型情報

◆ cullingUnitGroup()

void GxOtFrustumCulling::cullingUnitGroup ( void * pArgument )

グループ単位でカリング処理（又はフラグ更新処理）

Parameters

pArgument [in] GxCullingMeshParam型情報

◆ eraseInstance()

b32 GxOtFrustumCulling::eraseInstance	(	GxMatrixAffine *	pObject,
		u32	beginIndex,
		u32	endIndex,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーから削除

Parameters

pObject	[in] 登録するオブジェクト
beginIndex	[in] 開始インデックス
endIndex	[in] 終了インデックス
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 削除したらtrue

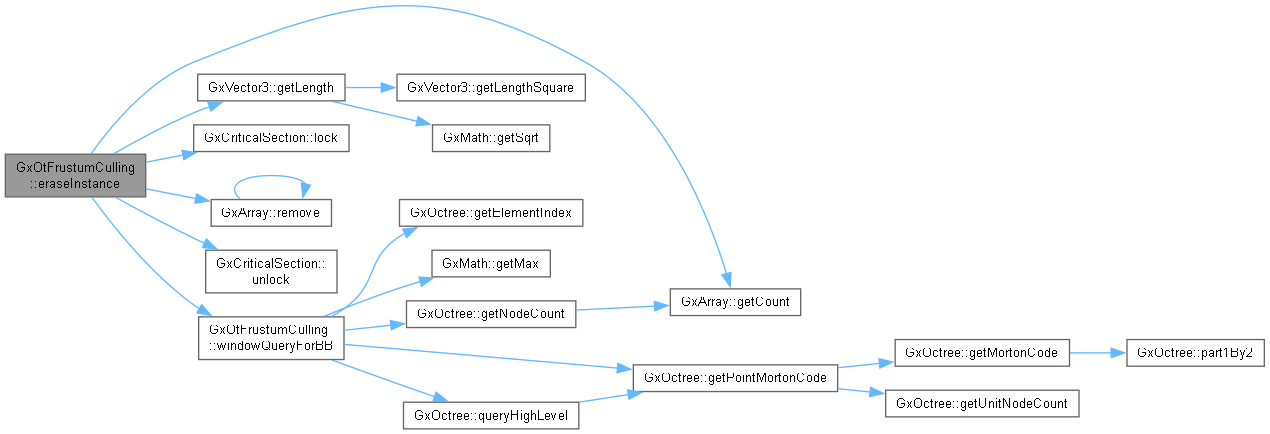

Here is the call graph for this function:

◆ eraseMesh()

b32 GxOtFrustumCulling::eraseMesh	(	const GxResModel::GxMesh *	pObject,
		u32	beginIndex,
		u32	endIndex,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーから削除

Parameters

pObject	[in] オブジェクト
beginIndex	[in] 開始インデックス
endIndex	[in] 終了インデックス
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 削除したらtrue

Here is the call graph for this function:

◆ eraseTree()

void GxOtFrustumCulling::eraseTree ( void )

overridevirtual

ツリーの削除

Reimplemented from GxOctree.

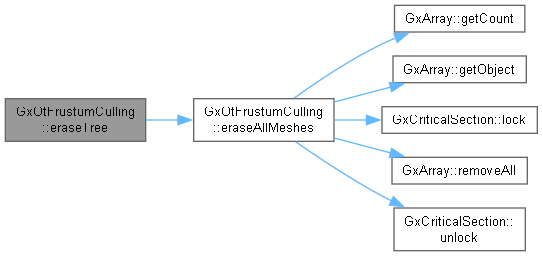

Here is the call graph for this function:

Here is the caller graph for this function:

◆ findInstance()

GxCullingInstanceAlias * GxOtFrustumCulling::findInstance	(	const GxMatrixAffine *	pObject,
		u32	index )

インスタンスが既に登録済みか検索

Parameters

pObject	[in] 検索対象のメッシュ
index	[in] 検索対象のメッシュインデックス

Returns: 発見されたメッシュエイリアス

Here is the call graph for this function:

◆ findMesh()

GxCullingMeshGroupAlias * GxOtFrustumCulling::findMesh ( const GxResModel::GxMesh * pObject ) const

メッシュが既に登録済みか検索

Parameters

pObject [in] 検索対象のメッシュ

Returns: 発見されたメッシュエイリアス

Here is the call graph for this function:

◆ hierarchicalQueryForFrustum() [1/2]

void GxOtFrustumCulling::hierarchicalQueryForFrustum ( const GxShapeFrustum & frustum )

フラスタムを使って階層的にクエリを行う

Parameters

frustum フラスタム情報

◆ hierarchicalQueryForFrustum() [2/2]

void GxOtFrustumCulling::hierarchicalQueryForFrustum	(	GxArray &	spaces,
		b32 **	ppState,
		const GxShapeFrustum &	frustum )

フラスタムを使って、階層的にクエリを行う

Parameters

spaces	[in] 全てのノード
ppState	[in] ステータス
frustum	[in] フラスタム情報

Here is the caller graph for this function:

◆ hierarchicalQueryForFrustumCB()

void GxOtFrustumCulling::hierarchicalQueryForFrustumCB ( void * pArgument )

protected

フラスタムを使って階層的にクエリを行う

Parameters

pArgument クエリパラメータ

Here is the call graph for this function:

Here is the caller graph for this function:

◆ isEmpty()

GX_FORCE_INLINE b32 GxOtFrustumCulling::isEmpty ( void ) const

inlineoverridevirtual

空判定

Returns: 空ならtrue

Reimplemented from GxOctree.

Here is the call graph for this function:

◆ windowQueryForBB()

b32 GxOtFrustumCulling::windowQueryForBB	(	GxArray &	spaces,
		const GxVector3 &	min,
		const GxVector3 &	max )

overridevirtual

ウインドウクエリを行う(階層カリング用)

Parameters

spaces	[in] バウンディングボックスに含まれる全てのノード
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: ノードがあればtrue

Reimplemented from GxOctree.

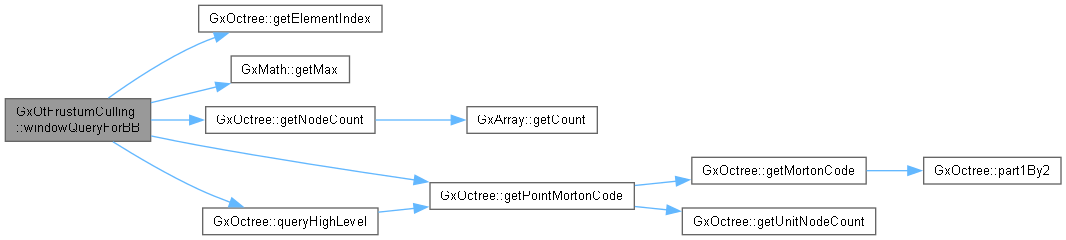

Here is the call graph for this function:

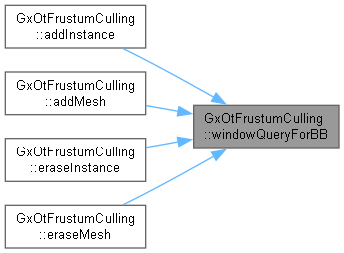

Here is the caller graph for this function:

The documentation for this class was generated from the following files:

C:/Users/t-arai/Documents/workspace/orochi_package_windows/middleware/GxCore/src/GxOtFrustumCulling.h
C:/Users/t-arai/Documents/workspace/orochi_package_windows/middleware/GxCore/src/GxOtFrustumCulling.cpp

Classes

Public Types

Public Member Functions

操作

Additional Inherited Members

Detailed Description

Member Enumeration Documentation

◆ OCTANT

Member Function Documentation

◆ addInstance()

◆ addMesh()

◆ allocateNode()

◆ assembleHitNodeArray()

◆ cullingInstanceGroup()

◆ cullingMeshGroup()

◆ cullingUnitGroup()

◆ eraseInstance()

◆ eraseMesh()

◆ eraseTree()

◆ findInstance()

◆ findMesh()

◆ hierarchicalQueryForFrustum() [1/2]

◆ hierarchicalQueryForFrustum() [2/2]

◆ hierarchicalQueryForFrustumCB()

◆ isEmpty()

◆ windowQueryForBB()
