８分木クラス More...

#include <GxOctree.h>

Inheritance diagram for GxOctree:

[legend]

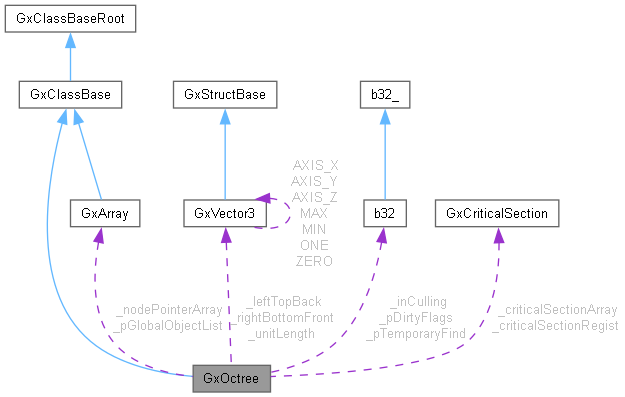

Collaboration diagram for GxOctree:

[legend]

Classes
class	GxNode
	８分木ノードクラス More...

Public Member Functions
初期化
	GxOctree (void)
	デフォルトコンストラクタ

	GxOctree (GxAllocatorList::ALLOCATOR_TYPE allocateType)
	コンストラクタ

	~GxOctree (void) override
	デストラクタ

Public Member Functions inherited from GxClassBase
constexpr	GxClassBase (void)
	コンストラクタ

constexpr	GxClassBase (const GxClassBase &base)
	コピーコンストラクタ

	~GxClassBase (void) override
	デストラクタ

Public Member Functions inherited from GxClassBaseRoot
constexpr	GxClassBaseRoot (void)
	コンストラクタ

constexpr	GxClassBaseRoot (const GxClassBaseRoot &)
	コピーコンストラクタ

virtual	~GxClassBaseRoot (void)
	デストラクタ

constexpr GxClassBaseRoot &	operator= (const GxClassBaseRoot &)
	代入演算子

virtual GxRtti &	getRtti (void) const =0
	Rttiの取得

virtual GX_FORCE_INLINE const GxTypedObject *	getDefaultObject (void)
	デフォルトオブジェクトを取得

GX_FORCE_INLINE b32	isDefaultObject (void)
	デフォルトオブジェクト判定

メンバ変数
u32	_level

u32 *	_pStartIndex

u32 *	_pUnitCount

GxVector3	_leftTopBack

GxVector3	_rightBottomFront

GxVector3	_unitLength

GxArray	_nodePointerArray

b32 *	_pTemporaryFind

b32 *	_pDirtyFlags [GxThread::THREAD_MAX]

GxArray *	_pGlobalObjectList
	インスタンスグローバルリスト

GxCriticalSection	_criticalSectionArray

GxCriticalSection	_criticalSectionRegist

b32	_inCulling

GxAllocatorList::ALLOCATOR_TYPE	_allocatorType
	アロケータ種別

操作
b32	findObject (GxClassBaseRoot *pObject) const
	オブジェクトを検索

b32	addObject (GxClassBaseRoot *pObject, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーに追加

b32	eraseObject (GxClassBaseRoot *pObject, const GxVector3 &min, const GxVector3 &max)
	オブジェクトをオクツリーから削除

void	eraseAllObject (void)
	全てのオブジェクトを削除

virtual b32	windowQueryForBB (GxArray &arvSpaces, const GxVector3 &min, const GxVector3 &max)
	ウインドウクエリを行う

void	initialize (u32 level, GxVector3 &min, GxVector3 &max, u32 levelNonShared=0, u32 numCsecShared=10)

virtual void	beginBuildTree (void)
	ツリーの構築

virtual void	finishBuildTree (void)
	ツリーの破棄

b32	updateTreeSize (GxVector3 &min, GxVector3 &max)
	ツリーのサイズを更新

virtual void	eraseTree (void)
	全体を削除

GX_FORCE_INLINE void	startCulling (void)
	カリング開始

GX_FORCE_INLINE void	endCulling (void)
	カリング終了

virtual GxOctree::GxNode *	allocateNode (void)
	GxNodeのメモリ確保

constexpr u32	part1By2 (u32 value) const
	3ビットトビに分割

void	queryHighLevel (s32 &levelCount, u32 &arExorN, const GxVector3 &min, const GxVector3 &max) const
	与えれれた座標でAABB、直線などが作られる場合にのオブジェクトが含まれれる最上位空間を取得

void	queryLowerLevelSpaces (const GxVector3 &leftTopBack, const u32 &initialAABB, const u32 &aunParentLevelN, const u32 &aunParentSpace, b32 *pDirtyFlags)
	下層の空間情報を取得

アクセサ
u32	getPointMortonCode (const f32 &x, const f32 &y, const f32 &z) const
	指定ポイントのモートン順序のコードを取得

u32	getBBMortonCode (const GxVector3 &min, const GxVector3 &max) const
	二つの空間座標からBBが含まれる、最上位空間のモートンコードを取得

u32	getMortonCode (const u32 &x, const u32 &y, const u32 &z) const
	モートン順序のコードを取得

GX_FORCE_INLINE b32	isRegisting (void) const

virtual b32	isEmpty (void) const

GX_FORCE_INLINE GxArray &	getNodeArray (void)
	ノード配列を取得

GX_FORCE_INLINE const GxArray &	getNodeArray (void) const
	ノード配列を取得

GX_FORCE_INLINE GxVector3 &	getUnitLength (void)

GX_FORCE_INLINE const GxVector3 &	getUnitLength (void) const

GX_FORCE_INLINE GxVector3 &	getMin (void)

GX_FORCE_INLINE const GxVector3 &	getMin (void) const

GX_FORCE_INLINE GxVector3 &	getMax (void)

GX_FORCE_INLINE const GxVector3 &	getMax (void) const

constexpr u32	getTreeLevel (void) const

constexpr u32	getNodeCount (void) const

GX_FORCE_INLINE const u32	getLeafNodeCount (u32 leaf) const

GX_FORCE_INLINE const u32	getUnitNodeCount (const u32 &level) const

constexpr GxArray *	getGlobalObjectList (void) const

GX_FORCE_INLINE const u32	getElementIndex (const u32 &level, const u32 &localIndex) const

Additional Inherited Members
Static Public Member Functions inherited from GxClassBaseRoot
static GX_FORCE_INLINE GxRtti &	__getStaticRtti (void)
	Rttiの取得

Detailed Description

８分木クラス

Constructor & Destructor Documentation

◆ GxOctree()

GxOctree::GxOctree ( GxAllocatorList::ALLOCATOR_TYPE allocateType )

コンストラクタ

Parameters

allocateType [in] 使用アロケータ

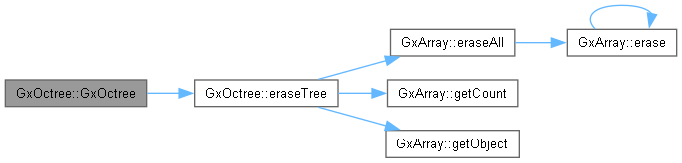

Here is the call graph for this function:

Member Function Documentation

◆ addObject()

b32 GxOctree::addObject	(	GxClassBaseRoot *	pObject,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーに追加

Parameters

pObject	[in] 登録するオブジェクト
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 成功したらtrue

◆ allocateNode()

GxOctree::GxNode * GxOctree::allocateNode ( void )

protectedvirtual

GxNodeのメモリ確保

Returns: 確保ノード

Reimplemented in GxOtFrustumCulling.

◆ eraseObject()

b32 GxOctree::eraseObject	(	GxClassBaseRoot *	pObject,
		const GxVector3 &	min,
		const GxVector3 &	max )

オブジェクトをオクツリーから削除

Parameters

pObject	[in] 削除するオブジェクト
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: 成功したらtrue

◆ eraseTree()

void GxOctree::eraseTree ( void )

virtual

全体を削除

Reimplemented in GxOtFrustumCulling.

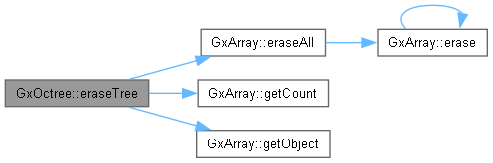

Here is the call graph for this function:

Here is the caller graph for this function:

◆ findObject()

b32 GxOctree::findObject ( GxClassBaseRoot * pObject ) const

オブジェクトを検索

Parameters

pObject [in] 検索対象のメッシュ

Returns: 発見したらtrue

◆ getBBMortonCode()

u32 GxOctree::getBBMortonCode	(	const GxVector3 &	min,
		const GxVector3 &	max ) const

二つの空間座標からBBが含まれる、最上位空間のモートンコードを取得

Parameters

min	バウンディングボックスのmin座標
max	バウンディングボックスのmax座標

Returns: モートンコード

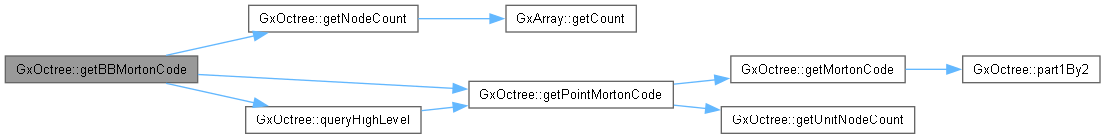

Here is the call graph for this function:

◆ getElementIndex()

GX_FORCE_INLINE const u32 GxOctree::getElementIndex	(	const u32 &	level,
		const u32 &	localIndex ) const

inlineprotected

要素数を取得

Parameters

level	[in] レベル
localIndex	[in] インデックス

Returns: 要素数

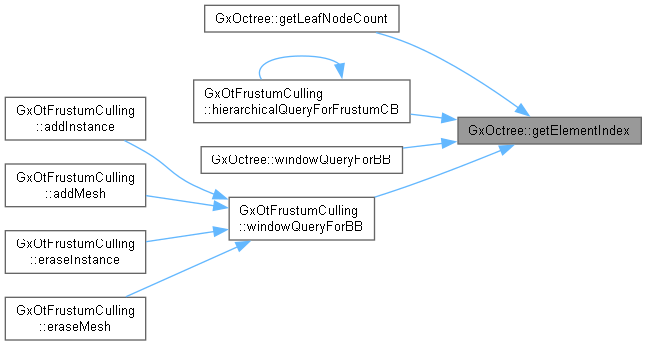

Here is the caller graph for this function:

◆ getGlobalObjectList()

GxArray * GxOctree::getGlobalObjectList ( void ) const

inlineconstexpr

グローバルのオブジェクトリストを取得

Returns: リスト

◆ getLeafNodeCount()

GX_FORCE_INLINE const u32 GxOctree::getLeafNodeCount ( u32 leaf ) const

inline

葉のノード数の取得

Parameters

leaf [in] 葉

Returns: ノード数

Here is the call graph for this function:

◆ getMax() [1/2]

GX_FORCE_INLINE GxVector3 & GxOctree::getMax ( void )

inline

ツリーのAABBの最大値を取得

Returns: 最大値

◆ getMax() [2/2]

GX_FORCE_INLINE const GxVector3 & GxOctree::getMax ( void ) const

inline

ツリーのAABBの最大値を取得

Returns: 最大値

◆ getMin() [1/2]

GX_FORCE_INLINE GxVector3 & GxOctree::getMin ( void )

inline

ツリーのAABBの最小値を取得

Returns: 最小値

◆ getMin() [2/2]

GX_FORCE_INLINE const GxVector3 & GxOctree::getMin ( void ) const

inline

ツリーのAABBの最小値を取得

Returns: 最小値

◆ getMortonCode()

u32 GxOctree::getMortonCode	(	const u32 &	x,
		const u32 &	y,
		const u32 &	z ) const

モートン順序のコードを取得

Parameters

x	位置座標
y	位置座標
x	位置座標

Returns: モートンコード

Here is the call graph for this function:

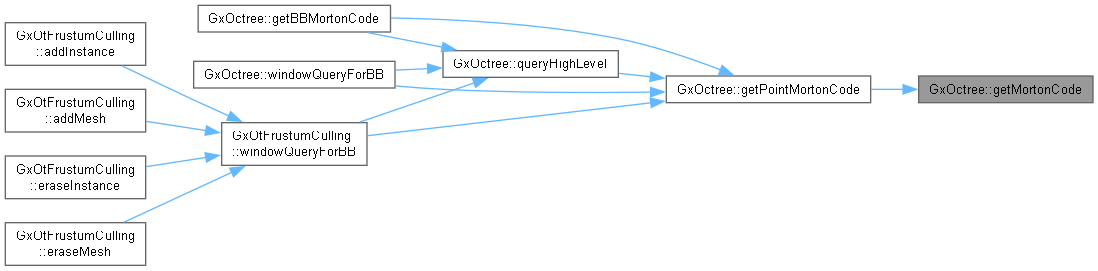

Here is the caller graph for this function:

◆ getNodeArray() [1/2]

GX_FORCE_INLINE GxArray & GxOctree::getNodeArray ( void )

inline

ノード配列を取得

Returns: ノード配列

◆ getNodeArray() [2/2]

GX_FORCE_INLINE const GxArray & GxOctree::getNodeArray ( void ) const

inline

ノード配列を取得

Returns: ノード配列

◆ getNodeCount()

u32 GxOctree::getNodeCount ( void ) const

inlineconstexpr

ノード数の取得

Returns: ノード数

Here is the call graph for this function:

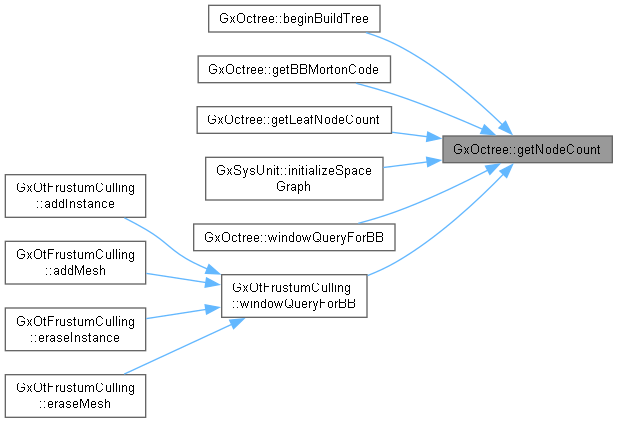

Here is the caller graph for this function:

◆ getPointMortonCode()

u32 GxOctree::getPointMortonCode	(	const f32 &	x,
		const f32 &	y,
		const f32 &	z ) const

指定ポイントのモートン順序のコードを取得

Parameters

x	[in] X座標
y	[in] Y座標
z	[in] Z座標

Returns: モートンコード

Here is the call graph for this function:

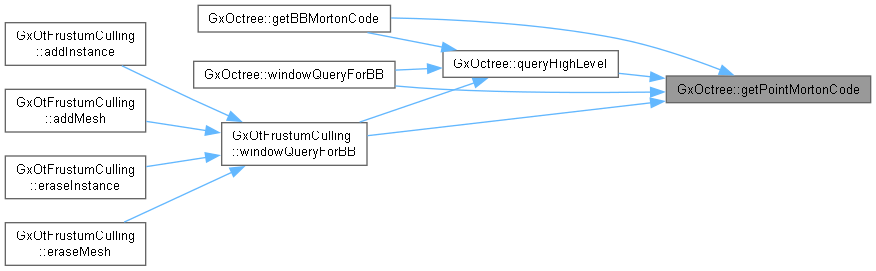

Here is the caller graph for this function:

◆ getTreeLevel()

u32 GxOctree::getTreeLevel ( void ) const

inlineconstexpr

ツリーのレベルを取得

Returns: レベル

◆ getUnitLength() [1/2]

GX_FORCE_INLINE GxVector3 & GxOctree::getUnitLength ( void )

inline

ツリーの最下層オクタントのサイズを取得

Returns: サイズ

◆ getUnitLength() [2/2]

GX_FORCE_INLINE const GxVector3 & GxOctree::getUnitLength ( void ) const

inline

ツリーの最下層オクタントのサイズを取得

Returns: サイズ

◆ getUnitNodeCount()

GX_FORCE_INLINE const u32 GxOctree::getUnitNodeCount ( const u32 & level ) const

inline

各軸に配置されるノード数を取得

Parameters

level [in] レベル

Returns: ノード数

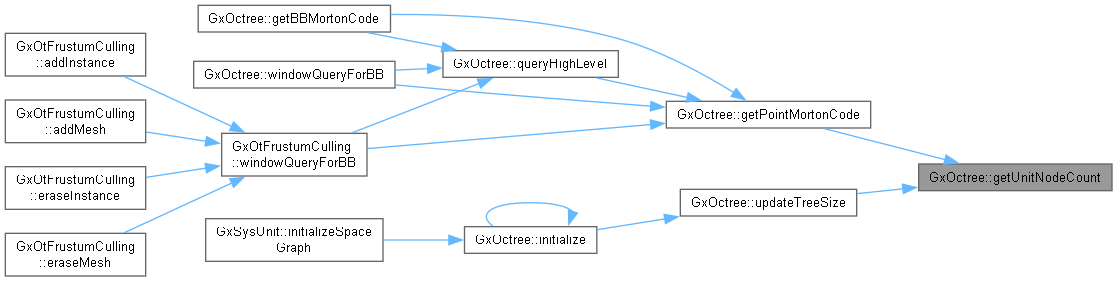

Here is the caller graph for this function:

◆ initialize()

void GxOctree::initialize	(	u32	level,
		GxVector3 &	min,
		GxVector3 &	max,
		u32	levelNonShared = 0,
		u32	numCriticalSectionShared = 10 )

ツリーを初期化 levelNonShared, numCsecSharedを変更することで、使用する同期オブジェクト数が変わる。

Parameters

level	[in] ツリーの深さ
min	[in] オクツリーのバウンディングボックスのmin
max	[in] オクツリーのバウンディングボックスのmax
levelNonShared	[in] 同期オブジェクトを共有しないツリー深さ。生成されるオブジェクト数は1で1+8, 2で1+8+64, 3で1+8+64+512...
numCriticalSectionShared	[in] 共有同期オブジェクトの数

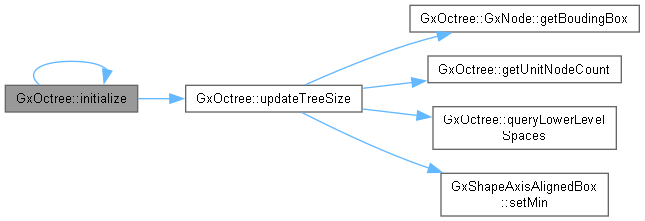

Here is the call graph for this function:

Here is the caller graph for this function:

◆ isEmpty()

virtual b32 GxOctree::isEmpty ( void ) const

inlinevirtual

空判定

Returns: 空ならtrue

Reimplemented in GxOtFrustumCulling.

Here is the call graph for this function:

◆ isRegisting()

GX_FORCE_INLINE b32 GxOctree::isRegisting ( void ) const

inline

カリング中判定

Returns: カリング中ならtrue

◆ queryHighLevel()

void GxOctree::queryHighLevel	(	s32 &	levelCount,
		u32 &	arExorN,
		const GxVector3 &	min,
		const GxVector3 &	max ) const

protected

与えれれた座標でAABB、直線などが作られる場合にのオブジェクトが含まれれる最上位空間を取得

Parameters

levelCount	[out] ツリーの深さ
arExorN	[out] ？？？
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Here is the call graph for this function:

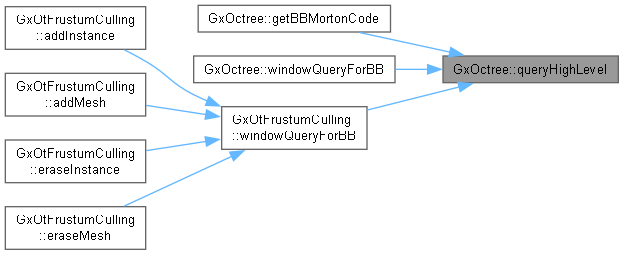

Here is the caller graph for this function:

◆ queryLowerLevelSpaces()

void GxOctree::queryLowerLevelSpaces	(	const GxVector3 &	leftTopBack,
		const u32 &	initAABB,
		const u32 &	parentLevelCount,
		const u32 &	parentSpace,
		b32 *	pDirtyFlags )

protected

下層の空間情報を取得

Parameters

leftTopBack	[in] 左上前座標
initAABB	[in] 最初のAABB
parentLevelCount	[in] 親のレベル階層
parentSpace	[in] 親の空間
pDirtyFlags	[in] ダーティフラグ

Here is the caller graph for this function:

◆ updateTreeSize()

b32 GxOctree::updateTreeSize	(	GxVector3 &	min,
		GxVector3 &	max )

ツリーのサイズを更新

Parameters

min	オクツリーのバウンディングボックスのmin
max	オクツリーのバウンディングボックスのmax

Returns: ツリーの定義域に変化があればtrue,なければfalse

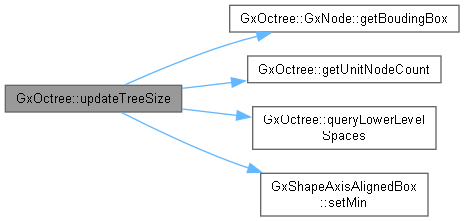

Here is the call graph for this function:

Here is the caller graph for this function:

◆ windowQueryForBB()

b32 GxOctree::windowQueryForBB	(	GxArray &	spaces,
		const GxVector3 &	min,
		const GxVector3 &	max )

virtual

ウインドウクエリを行う

Parameters

spaces	[out] BoudingBoxに含まれる全てのノード
min	[in] バウンディングボックスのmin
max	[in] バウンディングボックスのmax

Returns: ノードが1つ以上あればtrue

Reimplemented in GxOtFrustumCulling.

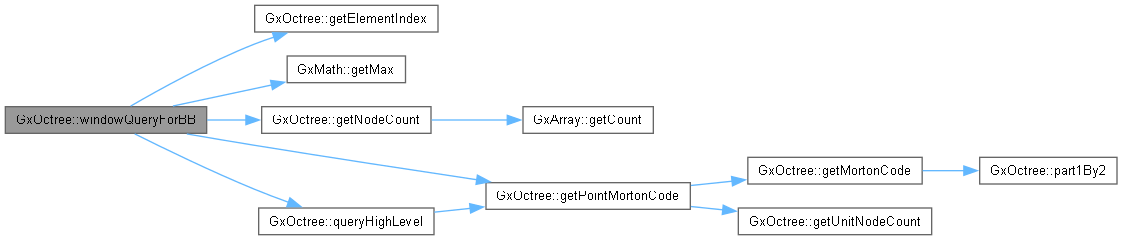

Here is the call graph for this function:

The documentation for this class was generated from the following files:

C:/Users/t-arai/Documents/workspace/orochi_package_windows/middleware/GxCore/src/GxOctree.h
C:/Users/t-arai/Documents/workspace/orochi_package_windows/middleware/GxCore/src/GxOctree.cpp

Classes

Public Member Functions

メンバ変数

操作

アクセサ

Additional Inherited Members

Detailed Description

Constructor & Destructor Documentation

◆ GxOctree()

Member Function Documentation

◆ addObject()

◆ allocateNode()

◆ eraseObject()

◆ eraseTree()

◆ findObject()

◆ getBBMortonCode()

◆ getElementIndex()

◆ getGlobalObjectList()

◆ getLeafNodeCount()

◆ getMax() [1/2]

◆ getMax() [2/2]

◆ getMin() [1/2]

◆ getMin() [2/2]

◆ getMortonCode()

◆ getNodeArray() [1/2]

◆ getNodeArray() [2/2]

◆ getNodeCount()

◆ getPointMortonCode()

◆ getTreeLevel()

◆ getUnitLength() [1/2]

◆ getUnitLength() [2/2]

◆ getUnitNodeCount()

◆ initialize()

◆ isEmpty()

◆ isRegisting()

◆ queryHighLevel()

◆ queryLowerLevelSpaces()

◆ updateTreeSize()

◆ windowQueryForBB()
